ET542- Comunicaciones 1 - 2026

Objetivos

El objetivo del presente practico es presentar a los alumnos los conceptos basicos de un sistema de modulacion en amplitud y su posterior modulacion, de manera de recorrer todo el proceso de modulación y demodulación de una señal.

Finalmente se estimula a los alumnos a la production de distintas simulaciones y scripts mediante la utilización de la herramienta GNU Octave.

Conceptos Involucrados

• Modulacion por Amplitud.
• Potencia en la Modulacion por Amplitud..
• Detection y Modulacion en AM.

Formato de reporte

1. Latex
2. Word
3. ODF

Ejercicio Nº 1

Una entrada a un modulador convencional de AM es una portadora de 500 kHz, con amplitud de 20 Vp de amplitud. La segunda entrada es una señal moduladora de 1 O kHz, de amplitud suficiente para causar un cambio de 7 .5 Vp en la onda de salida. Determinar:

• • Las frecuencias de lado superior e inferior.
• • El coeficiente de modulación y el porcentaje de modulación.
• • La amplitud máxima de la portadora modulada, y los voltajes de frecuencias laterales
• superior e inferior.
• • Amplitudes máxima y mínima de la envolvente.
• • La ecuación de la onda modulada.
• • La distribución de la potencia y el rendimiento de la modulación.
• • Graficar el espectro de salida.
• • Graficar la envolvente de salida.
• • ¿Cómo cambiarían los resultados anteriores para el caso de DSB-LC?

Ejercicio Nº 2

Para la modulacion de doble banda lateral sin portadora:

2.a) Plantee un circuito de modulacion y explique el principio de funcionamiento.

2.b) Planteeun circuito de demodulacion y explique el principio de funcionamiento.

Ejercicio Nº 3

Plantee un caso de recepción síncrona de Modulación en Amplitud SSB-SC y simule desviaciones en frecuencia y fase en el receptor.

Ejercicio Nº 4

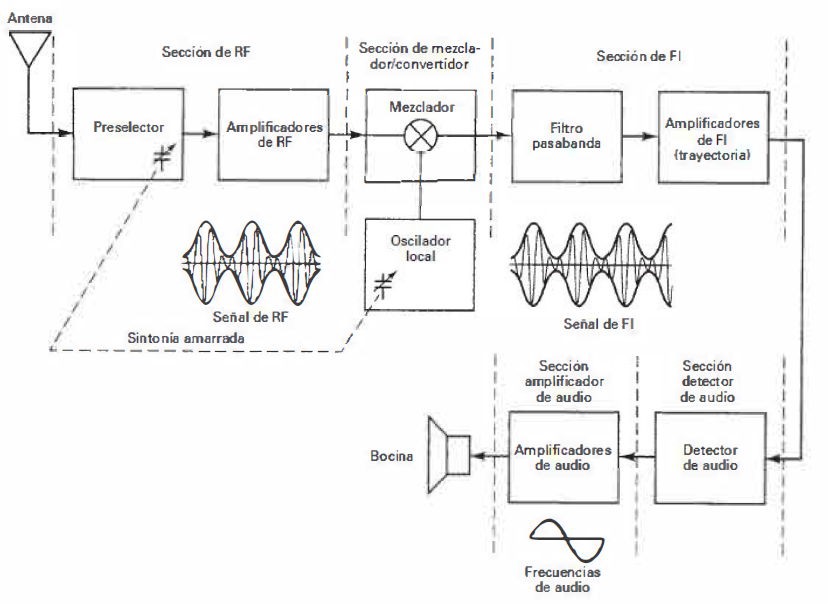

Desarrolle conceptualmente el Receptor Superheterodino partiendo de la siguiente imagen como base.

Ejercicio Nº 5

Analice y presente conclusiones sobre el capítulo 10.1 del Libro Software Receiver Design.

Ejercicio Nº 6

Analice y presente conclusiones sobre el capítulo 10.3 del Libro Software Receiver Design.

Ejercicio Nº 7

Analice y presente conclusiones sobre el capítulo 10.4 del Libro Software Receiver Design.
