1. Arquitectura de controladores lógicos programables.

1.3. Esquema electronico, protecciones

Elementos de protecciones básicos en circuitos I/O

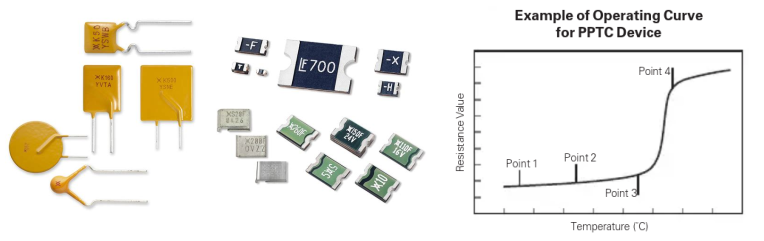

PTTC ( POLYSWITCH )

Un PPTC (Polymer Positive Temperature Coefficient o termistor PTC de polímero) es un fusible rearmable o reseteable. Se usa para proteger circuitos contra sobrecorrientes; si hay una falla, el componente se calienta y aumenta su resistencia para bloquear la corriente, volviendo a su estado normal al enfriarse

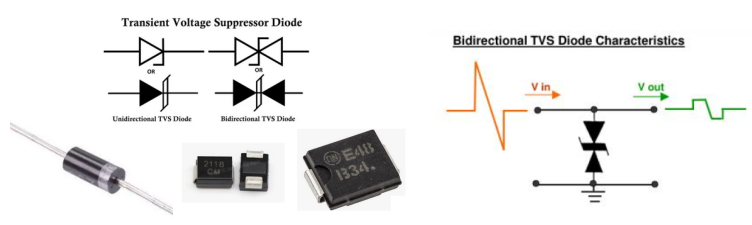

TVS:

Un diodo TVS (Supresor de Voltaje Transitorio) es un componente semiconductor diseñado específicamente para proteger circuitos electrónicos contra sobretensiones, picos de tensión o descargas electrostáticas (ESD). Se conecta en paralelo al circuito que debe proteger y actúa desviando el exceso de corriente de forma casi instantánea

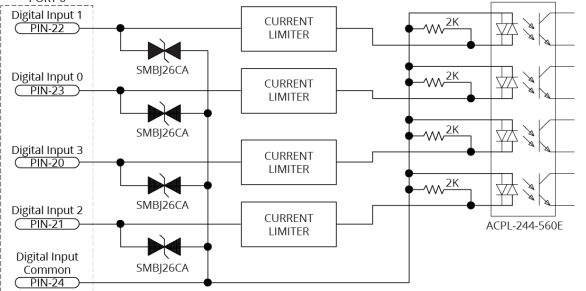

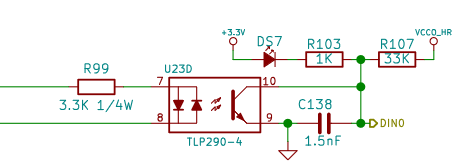

Entradas digitales

Vemos que tenemos un TVS para recortar picos, siempre encontraremos un aislación galvanica dada por un optocoplador, en este caso uno de AC (doble foto diodo) para no depender de la polaridad de la señal y agregar una protección extra contra inversion de polaridad. A la salida del optocoplador encontramos el indicador LED, y usualmente se conecta directamente al CPU/MCU por medio de una resistencia.

Salidas digitales

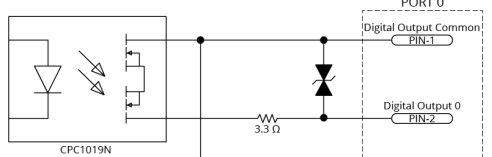

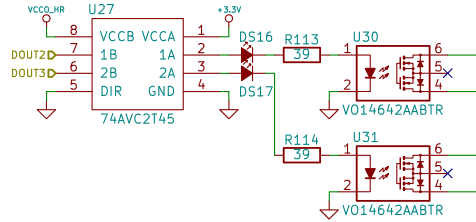

Salida a rele de estado solido.

 Vemos que tenemos un IC cambiador de niveles de tensión, en el caso de que el CPU utilice tensiones bajas o queremos tener una aislación de niveles de tension con estados de alta impedancia para evitar disparos.

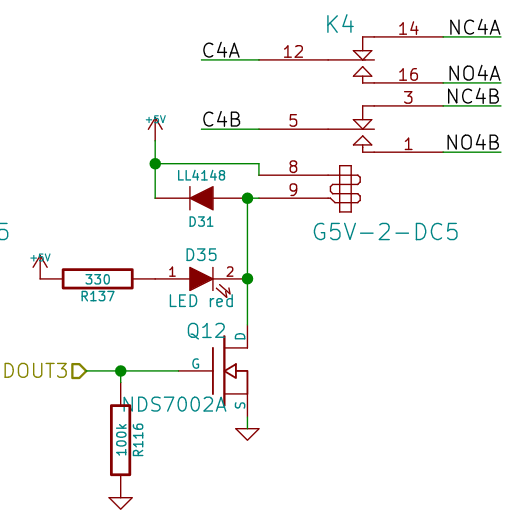

Salida a relay mecanico (tradicional) :

El circuito básico, El relay es alimentado en un extremo, mientras que el otro extremo se pone a gnd para activar el relay mediante un transistor o mosfet. En este caso vemos que conjuntamente al relay se alimenta un LED Indicador

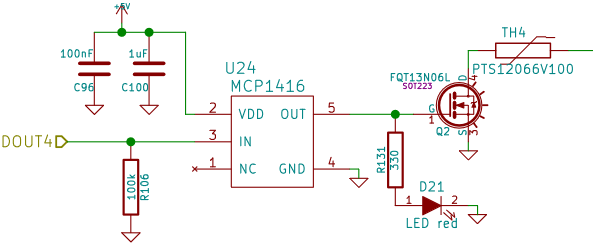

Salida colector / drenador abierto:

Para el caso de la imagen (drenador) vemos que se utiliza un driver para excitar al mosfet de forma simple y rápida. Tenemos tambien el indicador LED.
