1. Arquitectura de controladores lógicos programables.

1.4. Fuente de alimentación

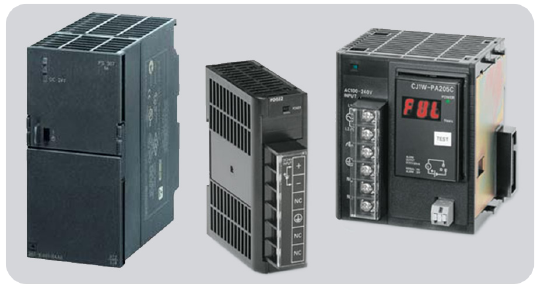

Su función es la de proveer la energía necesaria para la operación del PLC y todos los módulos respecto al voltaje y corriente. Los PLC traen integrada una fuente de alimentación capaz de abastecer de potencia el módulo base o principal, los módulos de expansión y otras cargas externas que requieran alimentación. En ocasiones la corriente suministrada por la fuente principal no es capaz de satisfacer la corriente demandada por la configuración que se necesita instalar, por lo que es necesario colocar una fuente de alimentación externa. La fuente de alimentación típica es de 120 o 240 VCA y convierte esos voltajes a +5 VCD, *12VCD o 24 VCD para los requerimientos de los diferentes módulos del PLC, así como para los dispositivos de entrada y salida de campo (véase figura 21). En algunos PLC el módulo de CPU ofrece alimentación de 24 VCD y 5VCD, para:

•Suministrar un voltaje de 24 VCD a sensores, puntos de entradas locales y bobinas de relevadores en los módulos de expansión. Si el consumo de 24 VCD es mayor a la corriente que aporta el módulo de la CPU, entonces es necesario añadir una fuente de alimentación externa de 24 VCD para cubrir la demanda de corriente de la aplicación.

•Suministrar un voltaje de 5 VCD a los módulos de expansión que están conectados al módulo principal. Si el consumo de 5 VCD supera la corriente suministrada por la fuente de la CPU, entonces es necesario añadir una fuente de alimentación externa de 5 VCD.

Diseño del sistema de potencia:

Protección de entrada: Polaridad inversa (bloqueo de 100 V o más), supresión de sobretensiones TVS, fusible rearmable para sobrecorriente.

Limitación de corriente de arranque: Termistor NTC o limitación activa que evita el disparo de los interruptores aguas arriba durante el arranque.

Eficiencia de regulación: Reguladores de conmutación con una eficiencia superior al 90 % que minimizan la generación de calor en instalaciones cerradas.

Secuenciación: Los rieles de potencia se inician en una secuencia definida para evitar bloqueos o una inicialización incorrecta.

Capacitancia de reserva: Condensadores de tiempo de retención que mantienen el funcionamiento durante breves interrupciones de energía (típico de 10 a 20 ms).

Monitoreo: Supervisores de voltaje detectan condiciones fuera de rango y activan el apagado ordenado o la indicación de falla.
