PROFIBUS PA

PROFIBUS PA (de inglés Process Automation) cumple con los requisitos de la automatización industrial, donde los sistemas de automatización y los sistemas de control de procesos se conectan con los equipos de campo, como transmisores de presión y temperatura, convertidores, posicionadores, etc. También puede sustituir el estándar de 4 a 20 mA.

Existen ventajas potenciales para el uso de esta tecnología, que conlleva ventajas funcionales como la transmisión de información confiable, manejo de estados variables, sistemas de seguridad de fallas, y la característica de equipo de auto-diagnóstico, medición con alta resolución, integración con control de alta velocidad, etc.

PROFIBUS PA (de inglés Process Automation) es un perfil de PROFIBUS especialmente diseñado para conectar sensores (instrumentos de medición de variables físicas como caudal, temperatura, etc.) y actuadores (válvulas) que son utilizados en industrias de proceso, por caso químicas, petroquímicas, etc., con características que permiten su implementación en aquellas zonas con riesgos de explosión (polvos y gases), la posibilidad de reconfigurar parámetros operativos o intercambio de dispositivos sin necesidad de detener el proceso que esta “corriendo”.

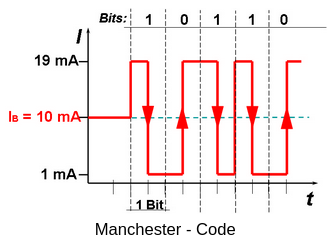

En muchas aplicaciones es necesario alimentar el dispositivo de campo a través del propio bus. Para ello Profibus PA dispone de la tecnología de transmisión MBP (Manchester Coded Bus Powered), que proporciona una corriente de alimentación típica de entre 10 y 15 mA sobre el cable del bus. Esta corriente debe abastecer al dispositivo completo, incluyendo la interfaz de conexión al bus y la electrónica de medición. Esto permite que comunicación y suministro de alimentación viajen por el mismo para de hilos. Los datos esta modulados sobre la alimentacion de energia (Similar a HART).

Tasa de Transferencia.

Una red PROFIBUS PA soporta una única velocidad de intercambio de datos definida por el estándar en 31,25Kbps, lo cual puede parecer bajo, pero es suficiente para el control de variables que no tienen un cambio brusco en breves periodos de tiempo. Como contraparte la máxima distancia de cableado en PROFIBUS PA puede ser hasta 1900m en un solo segmento de red.
