5. Profibus

5.1. Profibus DP

El bus de campo PROFIBUS DP (Periferia Descentralizada, del inglés Decentralized Periphery) es un estándar industrial para redes de comunicación que se utilizan principalmente en la automatización de procesos, diseñado para la comunicación con sensores y actuadores.

Que la red sea descentralizada con lleva a multiples dispositivos distribuidos en una planta industrial conectados todos a un bus Profi.

Profibus DP está optimizado para transferencia rápida y deterministica de datos (estados, consignas, mediciones, comandos) (Tiempo de ciclo del bus < 10 ms.) más que el transporte de grandes cantidades de información. Donde en una red DP un controlador central como PLC o PC se comunica con los dispositivos de campo para el intercambio de parámetros.

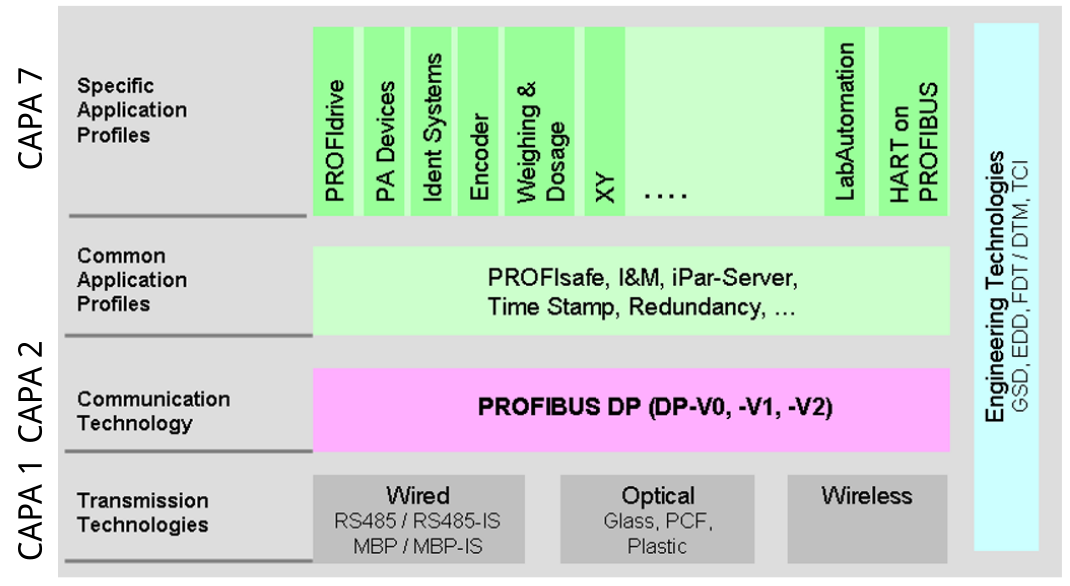

Tiene definido los niveles 1, 2 y 7 del modelo OSI,

Para el Nivel de capa 1 dispone soporte de fibra óptica y RS-485. Requiere menos de dos minutos para transmitir 1 Kbyte de E/S y se utiliza principalmente en sistemas de automatización industrial, sustituyendo a los sistemas convencionales de 4 a 20 mA, HART o en transmisiones de 24 voltios.

En la actualidad, el 90 por ciento de las aplicaciones en las que interviene PROFIBUS utilizan el PROFIBUS DP. Esta variante está disponible en tres versiones: DP-V0 (1993), DP-V1 (1997) y DP-V2 (2002). El origen de cada versión ha sido producido por el avance tecnológico y la creciente demanda de las aplicaciones.

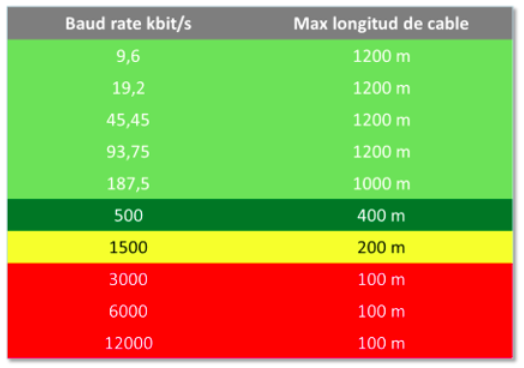

Tasa de Transferencia.
Una vez que esta velocidad haya sido definida todos los dispositivos conectados a ese sistema maestro PROFIBUS DP (compuesto por maestros y esclavos) soporta una única velocidad de intercambio de datos, la cual se define cuando se diseña y luego se configura. También existe una dependencia entre velocidad de la red y la longitud máxima de los segmentos que la componen, estos valores nunca deben ser excedidos para lograr un funcionamiento confiable de la red.
