3. Fibra Óptica

3.3. Índice Refractivo

El principio subyacente de la transmisión por Fibra Óptica es que la luz “En una secuencia de
pulsos codificados” es reflejada o refractada sobre fronteras de dos medios ópticos diferentes,

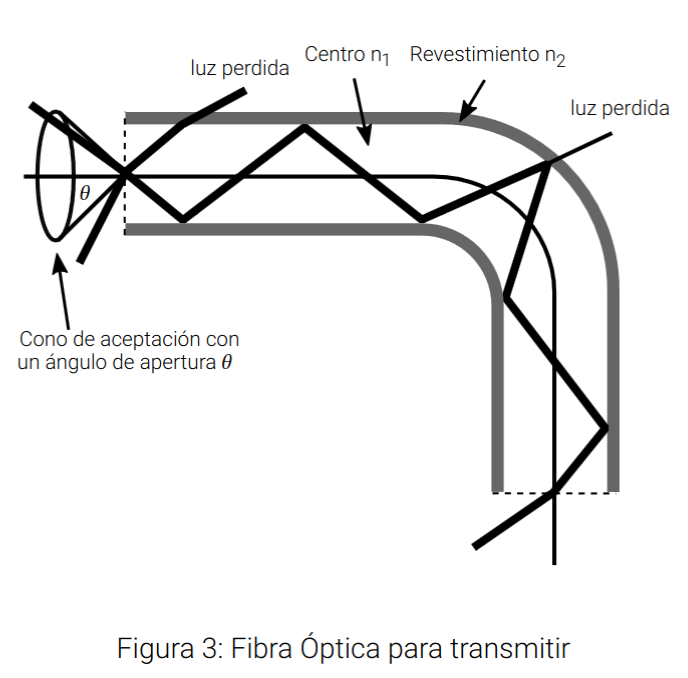

constituyendo una guía de onda para la transmisión de luz y la densidad de un medio óptico está dada por el Índice de Refracción (η), dicho índice indica que ese es el medio donde la luz viaja más lentamente, en nuestro caso es el vacío (En el cual η = 1), una Fibra Óptica para transmitir (Ver figura 3) consiste en un centro cilíndrico conductor de luz compuesto por un cristal con alto grado de Silicio que posee un Índice Refractivo (η1) rodeado por un revestimiento concéntrico de cristal de Silicio y con Índice Refractivo (η2) ligeramente menor que el índice del centro, esta diferencia de Índice Refractivo se obtiene dopando el cristal puro de Silicio con Boro el cual lo reduce o Germanio  que lo incrementa

Razón entre las velocidades de una onda en el vacío y en un medio:

  • c : Velocidad de la luz en el vacío.
  • v: Velocidad de la luz en el medio.
  • μ0: Permeabilidad Magnética en el vacío = 8, 854 × 10−12 Farad/m
  • ε0: Permeabilidad Eléctrica en el vacío = 4π × 10−7 Henry/m
