2. Topologías

Las tramas que pueden circular en la capa física de un una red LAN pueden ser Ethernet o 802.3

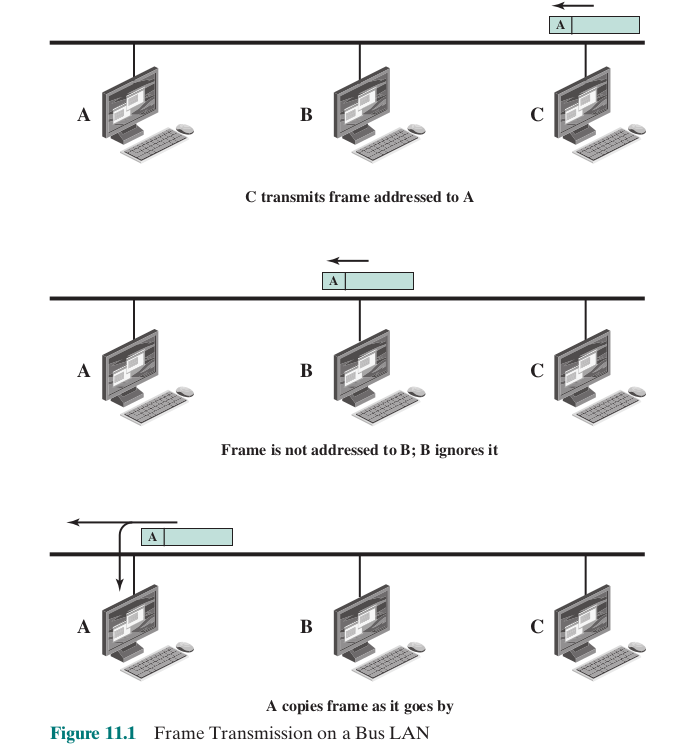

Bus

  • Estaciones a un solo medio o bus.
  • Bus Ful duplex, que se en la práctica se explota de forma half duplex.
  • La trama tiene un tiempo de propagación por el medio  o bus.
  • El largo de la trama puede inundar o no TODO el bus.
  • Existen en los extremos resistencias que adaptan impedancias, estas resistencias consumen la señal que llega al extremo del bus para que no "rebote" e circule por el Bus.
  • Se usó en los inicios de las Redes, topología Original de Ethernet.
  • Se utiliza como base para muchos análisis, pese a que ya no se usa, por que tenemos que recordar que hay "retro-compatibilidad".
  • Si el medio se daña, ningún host se puede comunicar.

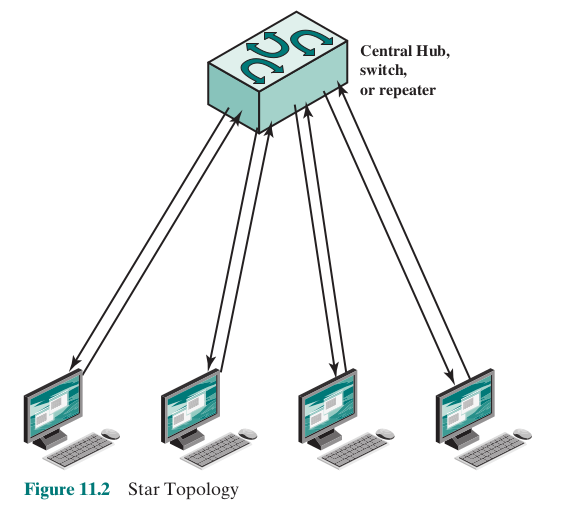

Estrella

Es la usada actualmente.
Cada Host se conecta a un Concentrador o Switch.
Antes de los Switch existían los Hub o Repetidores.
Switch y Repetidor NO son lo mismo.
Si un medio o vínculo se daña, los demás hosts se siguen comunicando.
En GNS3

Símbolo de Switch

Símbolo de Hub




Observación:
La topología estrella si se implementa con un Hub o Repetidor se comporta lógicamente como una topología Bus.

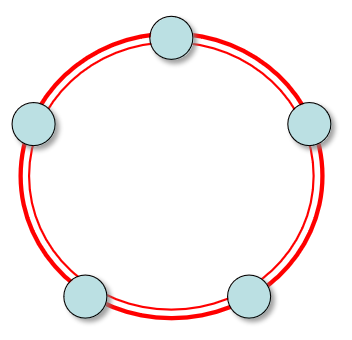

Anillo

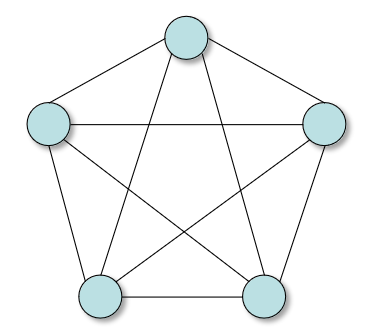

Mesh
