Líneas de transmisión
2. Circuito de linea de transmicion de dos planos paralelos
Representación de un circuito de línea de transmisión constituida por dos planos paralelos.
En la ingeniería de telecomunicación se representa una línea de transmisión, portadora de una onda TEM, como un circuito de constantes distribuidas, teniendo una impedancia serie por unidad de longitud y una admitancia shunt , también por unidad de longitud.

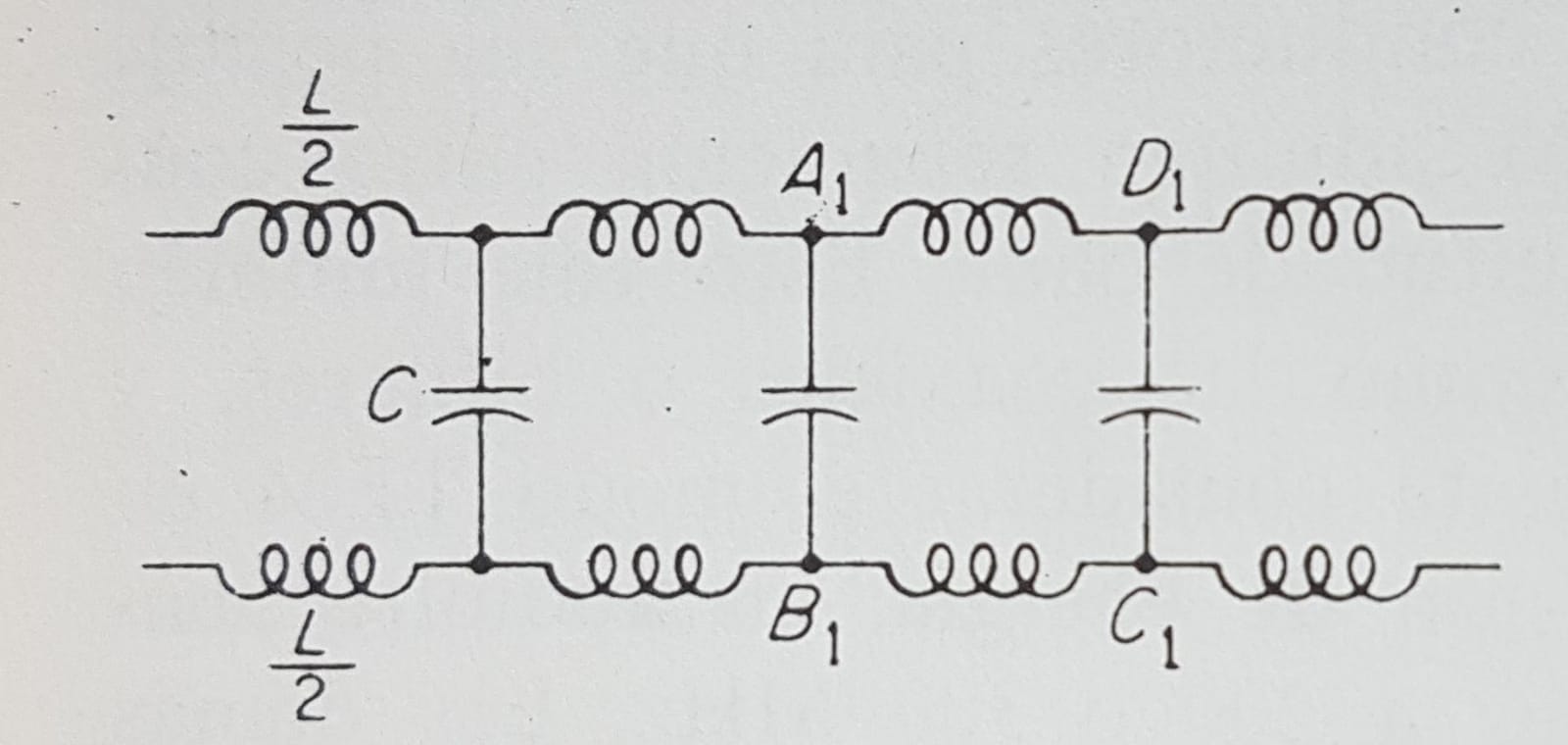

Es instructivo dibujar el circuito equivalente:
En el caso de planos conductores perfectamente conductores y de un di-eléctrico sin pérdidas o perfecto, la resistencia serie y conductancia shunt son cero, de manera que el circuito equivalente es el representado en la figura anterior, en el que hay una inductancia L y una capacidad C por unidad de longitud. Pueden obtenerse directamente los valores de estas constantes en función de las dimensiones de la línea y de las constantes del medio mediante las ecuaciones de Maxwell. (Pagina 244 a 248 de "Ondas Electromagneticas y sistemas radiantes" Edward C. Jordan Segunda Edicion.)
