3. Implementación Virtual GNS3

3.1. Configuración de R-MK1

Nota: Desde la máquina Virtual debe ejecutar Winbox, que se encuentra en Descargas.

Como el router-1 está directamente conectado a la nube, el winbox de la máquina virtual lo "encuentra" sin problemas.

Como se ve el router-1 incluso ya tiene una dirección IP. Esto se debe a 2 factores:

  1. la nube incluye un servidor DHCP.
  2. los routers MikroTik vienen configurados por defecto como clientes DHCP (en eth1).

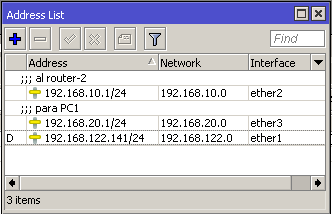

Una vez conectados al router-1 procedemos a asignarles direcciones IP a las interfaces  2 y 3.

  • ether2: 192.168.10.1/24
  • ether3: 192.168.20.1/24
Esto se realiza en el menú IP->Addresses.

Configuramos además los Pools y los servidores DHCP para las redes de las interfaces 2 y 3. Esto se realiza en el menú IP.
  • Creamos los Pools: IP->Pool-> +

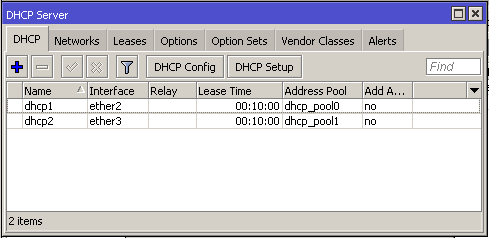

  • Creamos los Servidores de DHCP : IP->DHCP Server-> +
Esto ya lo hicimos en otras ocasiones no entraremos en detalle, en todo caso remitirse al Laboratorio de IPv4 para ver en detalle de como hacerlo.



No olvidarse de crear las redes (Networks)
  • Address: 192.168.10.0/24
    Gateway: 192.168.10.1
    DNS Server: 192.168.10.1

  • Address: 192.168.20.1/24
    Gateway: 192.168.20.1
    DNS Server: 192.168.20.1
