4. OLT (en la Central)

FTTH usa una sola fibra, que lleva información descendente como el ascendente todo por la misma fibra óptica.


TDM(Time Division Multiplexing)+WDM (Wavelength División Multiplexing)

Al utilizar distintas longitudes de onda para cada cosa se consigue evitar interferencias entre los contenidos del canal ascendente y descendente.
Para ello se emplean técnicas WDM (Multiplexación por división de longitud de onda) basadas en el uso de filtros ópticos y Multiplexación por división de Tiempo.

El OLT es el elemento activo situado en la central del proveedor. De él parte el cable principal de fibra hacia los usuarios y es él mismo el que se encarga de gestionar el tráfico hacia los usuarios o proveniente de ellos, es decir, realiza funciones de router para poder ofrecer todos los servicios demandados por los usuarios.


Cada OLT suele tener la suficiente capacidad para proporcionar un servicio a cientos de usuarios. Además, actúa de puente con el resto de redes externas, permitiendo el tráfico de datos con el exterior

Las tareas del OLT:
  • Realizar las funciones de control en la red de distribución:
    1. control de las potencias emitidas y recibidas
    2. corrección de errores e interleaving.
  • Coordinar la multiplexación de los canales de subida y de bajada !!
Para realizar estas acciones el OLT adquiere datos de tres fuentes diferentes de información, actuando como concentrador de todas ellas.
  1. PSTN (public switched telephone network) o RTB (red telefónica básica).
  2. Internet, para los servicios de datos o VoIP.
  3. Video broadcast o VoD (video on demand).
Para brindar los 3 servicios, se utilizan tres tipos de técnicas de multiplexación :

  • WDM (subida y bajada)
  • Broadcast TDM (Time Division Multiplexing)(bajada)
  • TDMA(Time División Múltiple Access)  (subida)

WDM (Wavelength División Multiplexing)
Multiplexación por división de longitud de onda, es decir, multiplexa o superpone varias longitudes de onda en una sola fibra usando un haz de luz láser o LED.
WDM es bidireccional y los datos de subida (upstream) y los de bajada (downstream) comparten la misma fibra, en nuestro caso enviaremos datos, voz y vídeo simultáneamente. Podemos decir que por cada longitud de onda o frecuencia tenemos un canal para enviar y recibir.
Paralelamente esta técnica se complementa con otras dos.

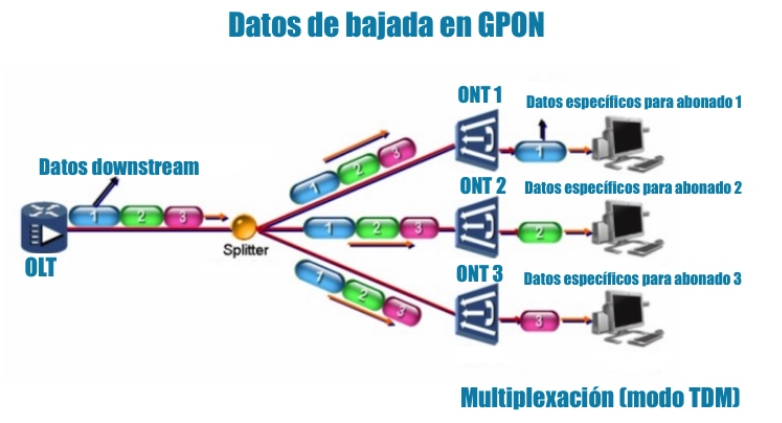

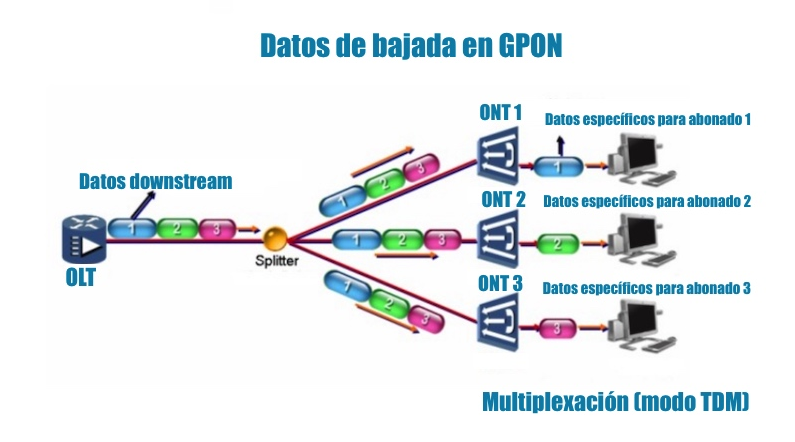

Bajada: TDM Multiplexación por división de tiempo.

  • Los paquetes son transmitidos desde el OLT en modo broadcast TDM (Time Division Multiplexing).
  • En TDM siempre se está emitiendo con un periodo temporal fijo, independientemente de que haya datos disponibles o no.
  • Todos los datos se transmiten a todas las ONTs y los splitters se limitan a replicar los datos.
  • Cada ONT filtra los datos y se queda sólo con los que van dirigidos a su usuario. El resto de los datos son desechados porque corresponden a otros abonados.
  • Los datos van cifrados para que una ONT no pueda leer los datos de otro usuario.

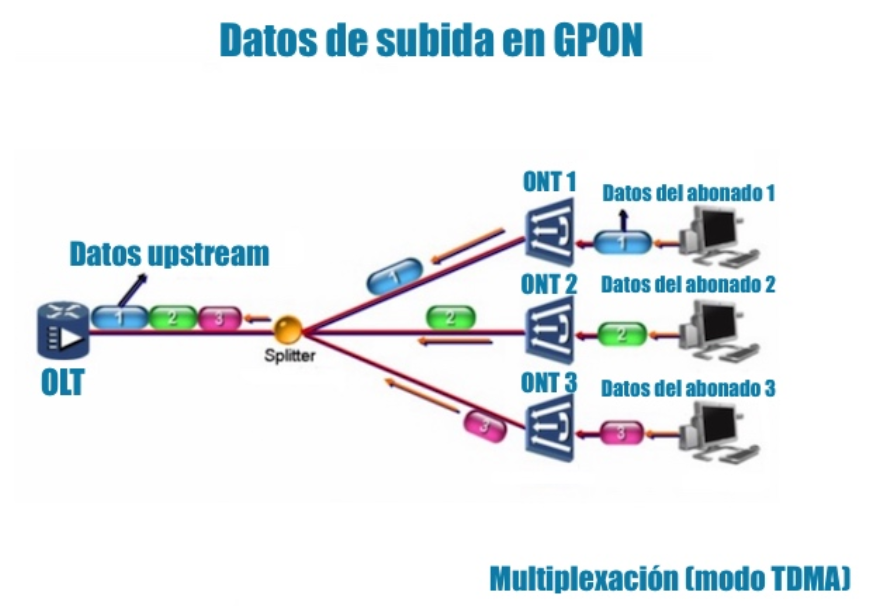

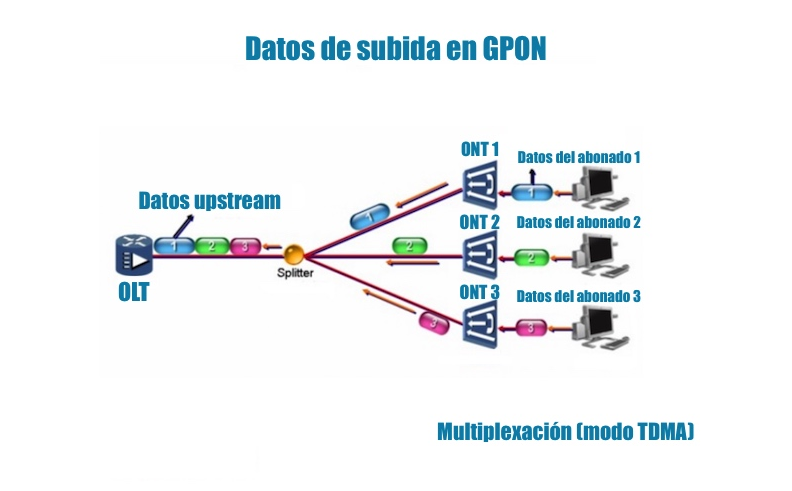

Subida: TDMA Acceso múltiple por división de tiempo
  • Los paquetes son enviados por el ONT en modo TDMA (Time División Múltiple Access).
  • Los datos van desde el ONT de cada abonado al OLT de la operadora. Los datos de todos usuarios de juntan en el splitter.
  • En TDMA el ONT sólo se transmite cuando es necesario (en su slot time)  para que no se produzcan colisiones al enviar los datos al OLT.
  • El OLT es el que indica al ONT cuándo debe emitir para que no se produzcan estas colisiones.


Este esquema necesita una Sincronización entre los ONT y los OLT. El OLT tiene 3 módulos que vermos
Veamos cada uno de ellos.
