13. Neighbor Discovery ND

13.2. Mensajes RS y RA de ND


Mensaje RS


Los mesajes RS son utilizado por un equipo que  no router:
  1. Descubrir quien es el Gateway de la red.
  2. Autoconfigurarse IPv6: en caso de que el dispositivo final no cuente con una IPv6 asignada también utilizara el RS para autoconfigurarse basada en la respuesta del RS donde obtiene el prefijo de red local por parte del Gateway.
Un equipo WinPC envía un mensaje RS (ver parámetros del ICMP6 , Nro. 133) cuando necesita obtener información de Direccionamiento. Esto sucede al iniciar el equipo en la mayoría de los SO.
En el RS, se solicita un RA (una respuesta por parte del Router), por lo que si hay un router habilitado y configurado responderá con un mensaje RA en respuesta a un mensaje RS.

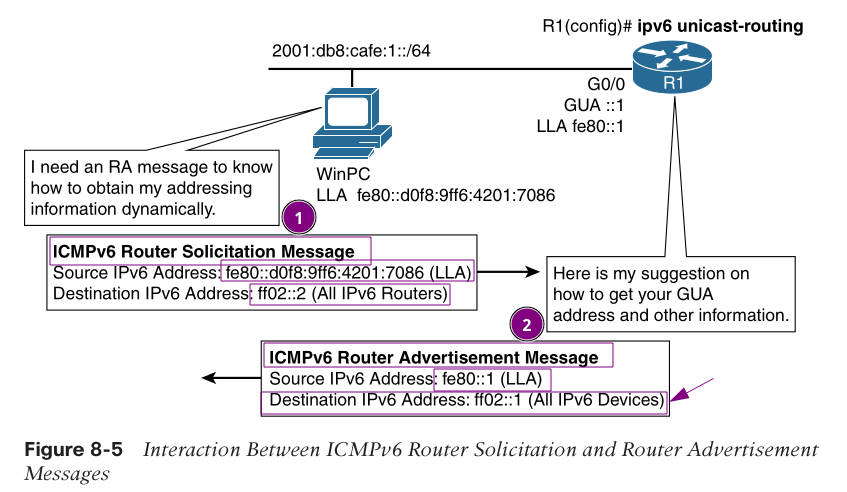

En la imagen, PC1 envía un mensaje RS para determinar cómo recibir dinámicamente su información de dirección IPv6.


La PC envía un mensaje RS, esperando como respuesta un mensaje de RA.
La direcciones de este mensaje son:
origen de este mensaje es la de Unicast del tipo Link Local Address (LLA)  fe80::d0f8:9ff6:4201:7086
destino la FF02::2 (Multicast de Nodo solicitado de todos los Routers.)

Si capturamos con Wireshark este mensaje RS, veríamos que incluye la MAC de origen, y va dirigido a una dirección de multicast, en la que todos los routers forman parte, este mensaje sería del Tipo 1 (visto en el capítulo anterior). La dirección 33:33 es la dirección de multidifusión Ethernet para IPv6. Los 32 bits inferiores, 00:00:00:02, se asignan desde la dirección de multidifusión IPv6 de destino, ff02::2.



El router R1 responde con un mensaje RA del tipo 1 (ver parámetros del ICMP6 , Nro. 134) , en nuestro ejemplo:

RS Resumen
WinPC -> Router
Capa 3 IP Origen: fe80::d0f8:9ff6:4201:7086 (Unicast Link Local)
Capa 3 IP Destino:  FF02::2 (Multicast, todos los routers)
Capa 2 Origen: 00:50:56:af:97:68
Capa 2  Destino: 33:33:0:0:0:2



Mensaje RA:

Los mensajes RA son enviados por routers habilitados para IPv6 cada 200 segundos para proporcionar información de direccionamiento a los hosts habilitados para IPv6 o como respuesta a un mensaje RS.

Antes de enviar mensajes RA, se debe configurar un enrutador como enrutador IPv6, utilizando la configuración de enrutamiento de unidifusión ipv6.

Esto también permite que el router habilite protocolos de enrutamiento IPv6 dinámicos y reenvíe paquetes IPv6.

En nuestro ejemplo, el RA (ver parámetros del ICMP6 , Nro. 134), sería una respuesta al RS enviado desde R1 a WinPC.

El mensaje de RS sería del tipo 133 y el de RA sería 134, y si lo capturamos con Wireshark se vería:





La IP dirección de destino (recordar que el equipo NO tiene IP) es la dirección de multicast del router donde está el router : 33:33:00:00:00:01.

Se incluye le dirección MAC del Router:  58:ac:78:93:da:00, necesaria en el futuro para los paquetes de capa 2 que tengan destino fuera de la red.

La dirección IPV6 de origen (la del router) es la fe80:1, dirección de LLA (Local Link Address).

La dirección IPV6 de destino es la dirección multicast FF02:1, o la dirección de RS que envió el dispositivo multicast de todos los dispositivos.

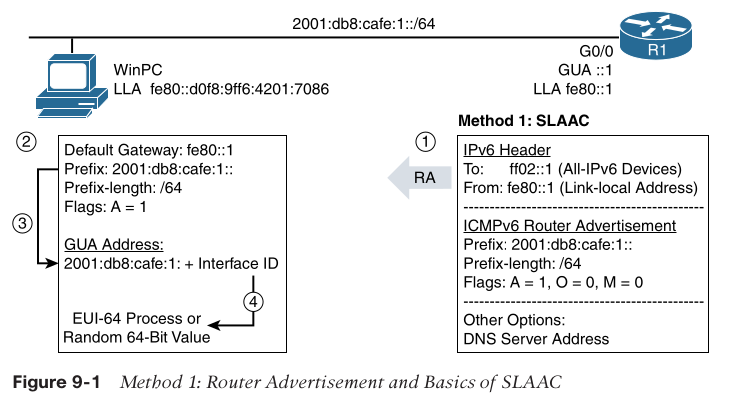

Se puede ver que el RA, notifica el equipo que puede usar el prefijo 2001:db8:cafe:1:: al host sobre el prefijo que se puede usar para configuración automática de direcciones sin estado.

RA Resumen
Router -> WinPC
Capa 3 IP Origen: fe80::1 (Unicast Link Local)
Capa 3 IP Destino:  FF02::1 (Multicast, todos los nodos)
Capa 2 Origen: 58:ac:78:93:da:00
Capa 2  Destino: 33:33:0:0:0:1
