4. Armar la topología

Cuando se quiere tener conectividad con Internet, tenemos dos elementos que nos permiten tener la conectividad:



  Con Cloud, se conecta directamente a Internet, puede ser que NO existe un servidor de DHCP. Tener presente que lo que hagamos puede afecta a la red en la que se conecta la VM. Si se usa virbr0, o "Virtual Bridge 0" la interface usada es NATeada (Network Address Translation), y termina siendo lo mismo que usar NAT. Si no se usa en este caso la IP que tomará será la de la red a la que está conectada la PC.


  NAT propiamente hace un Nateo tal como lo haría un router ADLS de un ISP. Se generan dos Sockets vinculados por la tabla de NAT. El nodo NAT requiere la máquina virtual GNS3 o la computadora Linux tenga la libraría  libvirt instalado. Libvirt es necesario para crear una interfaz virbr0 para que este nodo funcione. El Nodo NAT corre un DHCP en el rango  192.168.122.0/24

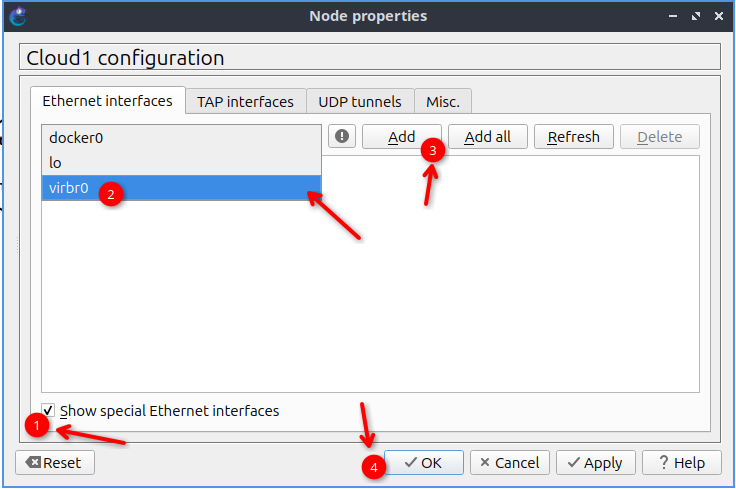

Si se agrega un nodo "Cloud" para poder interconectar el entorno GNS3 con la máquina virtual Linux Lite. En la configuración de "Cloud" agregue la interfaz virbr0 (virtual bridge 0). Para ello debe habilitar primero la opción "Show special Ethernet interfaces".

Veamos con Cloud.

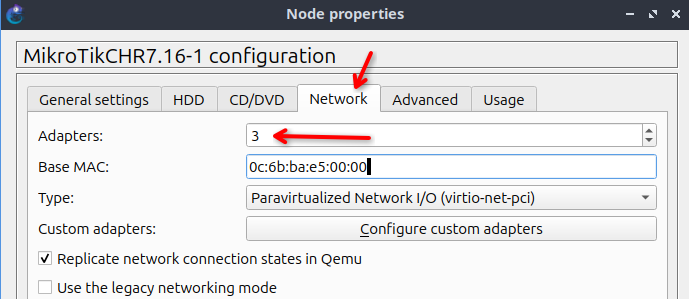

Agregue un router MikroTik y en la configuración del mismo, en la pestaña Network, establezca la cantidad de adaptadores en 3.

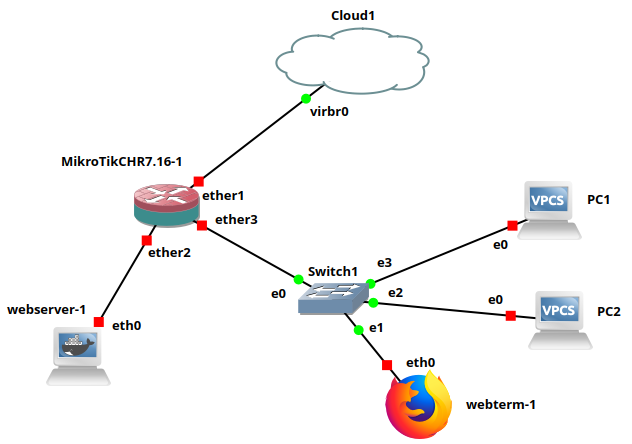

Complete la topología siguiendo figura.

Nota: Según la versión del GNS3 podemos tener Nodo Firefox  o nodo Webterm

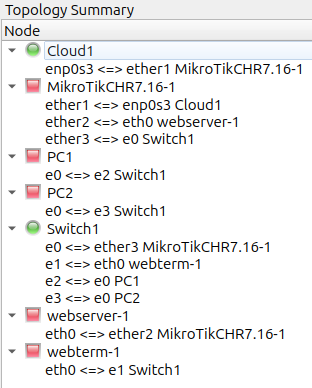

Las conexiones deben quedar de la siguiente manera.

Trate de respetar las interfaces conectadas de manera de realizar el laboratorio tal cual la guía.

Con Cloud, se conecta directamente a Internet, puede ser que NO existe un servidor de DHCP. Tener presente que lo que hagamos puede afecta a la red en la que se conecta la VM. Si se usa virbr0, o "Virtual Bridge 0" la interface usada es NATeada (Network Address Translation), y termina siendo lo mismo que usar NAT. Si no se usa en este caso la IP que tomará será la de la red a la que está conectada la PC.

Veamos con NAT.

La otra opción es NAT, propiamente hace un Nateo tal como lo haría un router ADLS de un ISP. Se generan dos Sockets vinculados por la tabla de NAT. El nodo NAT requiere la máquina virtual GNS3 o la computadora Linux tenga la libraría  libvirt instalado. Libvirt es necesario para crear una interfaz virbr0 para que este nodo funcione. El Nodo NAT corre un DHCP en el rango  192.168.122.0/24.


Podemos configurar Cloud agregando una interface virtual o no o simplemente conectando a Nat, aquí no hay nada para configurar como Virtual Bridge.
