4. Monitores serie

4.3. Arduino

Primero debemos instalar la IDE, para ello la podemos descargar desde https://www.arduino.cc/en/software o algún administrador de paquetes

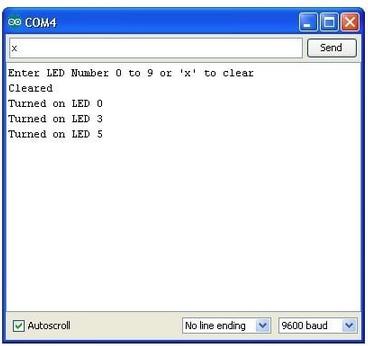

Para ejecutar el monitor serie de la IDE de arduino, nos dirigimos a Herramientas->Monitor serie.

Primeramente debemos seleccionar el puerto en Herramientas-> Puerto. Podemos utilizarlo tanto en un puerto serie de una placa arduino, como en un puerto de un adaptador o esp32.

Como vemos este monitor serie es simple. no tiene configuraciones avanzadas en cuanto el puerto ni nos deja mostrar las tramas en otros formatos para así estudiarla.


Comunicación Usb -> serial

Cuando conectamos el Arduino a un ordenador mediante un cable USB, el ordenador instala un puerto serie virtual (COM/tty en Linux, y COMx en Windows) desde el cual podemos acceder al puerto serie de Arduino. Por este motivo es necesario instalar en el ordenador los drivers de interfaz USB de los microcontroladores de Atmel, esto se hace automáticamente al instalar el IDE de Arduino.

Una vez conectada la placa arduino, y seleccionada la placa que estamos utilizando en la IDE, para acceder al monitor serie (ver lo que se envia/recibe por el puerto) para abrir el mismo nos dirijos a: Herramientas -> Monitor serie

Si estamos en Linux debemos dar permiso al puerto sudo chmod 777 /dev/ttyACM0 o en el que figure en la IDE

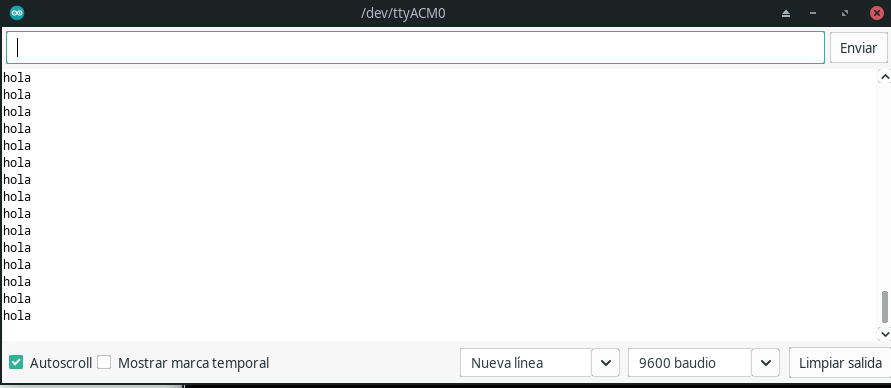

En esta instancia ya deberiamos estar viendo lo que se recibe en el puerto
