Multiplexación

Es posible utilizar FDM cuando el ancho de banda útil del medio de transmisión supera el ancho de banda requerido por las señales a transmitir. Se pueden transmitir varias señales simultáneamente si cada una de ellas se modula con una frecuencia portadora diferente y las frecuencias portadoras están suficientemente separadas para que los anchos de banda de las señales no se solapen de forma importante.

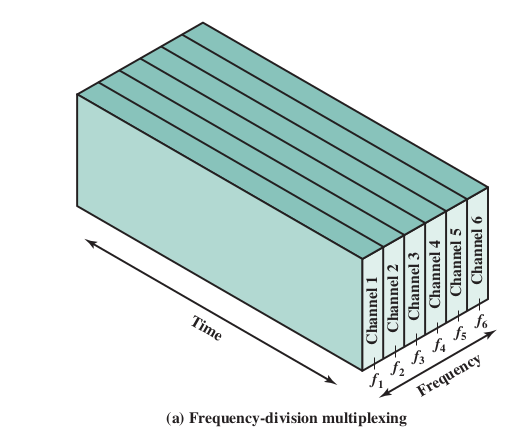

 Figura 1

• El ancho de banda del canal debe permitir n canales
• Hay relación entre el ancho de banda del canal y las portadoras.
• Las portadoras buscas ubicar la transmisión en el lugar del espectro mas adecuado del canal

 Expresión 1

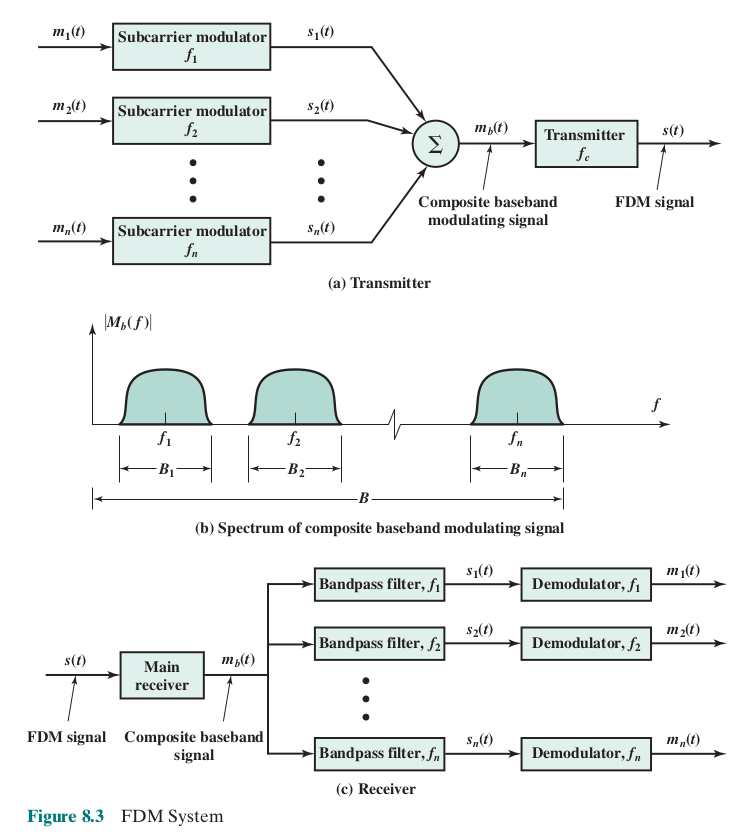

Veamos un esquema de implementación.

 Figura 2

Recordemos de lo que se vió en Señales y Sistemas, sobre la relación entre mas frecuencias portadoras y el ancho de banda.

Figura 3

El teorema del muestreo dice que la frecuencia de muestreo debe ser, como mínimo, el doble de la
frecuencia máxima de la señal a muestrear. Esto evitará el solapamiento de espectros y la señal será correctamente muestreada.
