Redes de Área Local 2024 v1

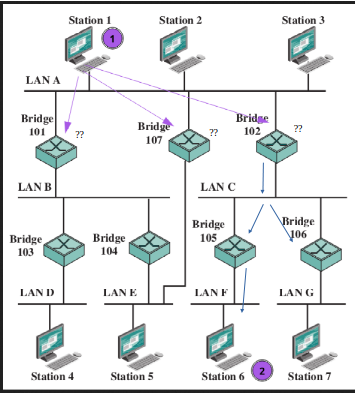

Considérese la configuración dada en la figura. Supongamos que la estación 1 transmite una trama sobre la LAN A con destino a la estación 6. La trama se recibirá en los puentes 101, 102 y 107, de forma que todos ellos determinarán que la estación de destino no se encuentra en una de las LAN a las que están conectados. Por tanto, cada puente tomará una decisión acerca de si retransmitir o no la trama sobre sus otras LAN con objeto de dirigirla hacia el destino deseado. En este caso, el puente 102 debería repetir la trama sobre la LAN C, mientras que los puentes 101 y 107 decidirán no llevar a cabo la retransmisión de la trama. Una vez que la trama se ha enviado sobre la LAN C, se recibirá en los puentes 105 y 106, los cuales, como antes, deben decidir si retransmitirla o no. En caso de su retransmisión, el puente 105 puede hacerlo sobre la LAN F, donde la trama será finalmente recibida por la estación de destino 6.

La ruta desde la LAN E a la LAN F comienza yendo a la LAN A a través del puente 107. Consultando de nuevo la matriz, la ruta desde la LAN A a la F pasa por el puente 102 para alcanzar la LAN C. Finalmente, la ruta desde la LAN C a la LAN F es directa a través del puente 105. Por tanto, la ruta completa desde la LAN E hasta la LAN F es puente 107, LAN A, puente 102, LAN C, puente 105.

Las tablas de encaminamiento se pueden obtener a partir de esta matriz y se guardan en cada puente. Cada puente precisa una tabla para cada una de las LAN a las que está conectado. La información de cada tabla se obtiene a partir de una sola fila de la matriz. Por ejemplo, el puente 105 tiene dos tablas, una para las tramas recibidas de la LAN C y otra para las de la LAN F. La tabla muestra, para cada dirección MAC destino posible, la identidad de la LAN a la que el puente debería enviar la trama.
